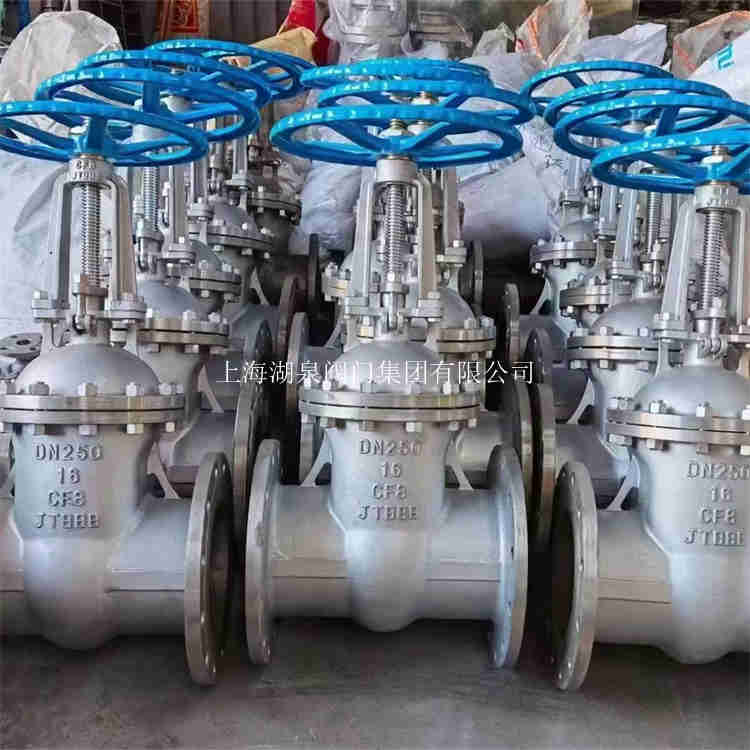

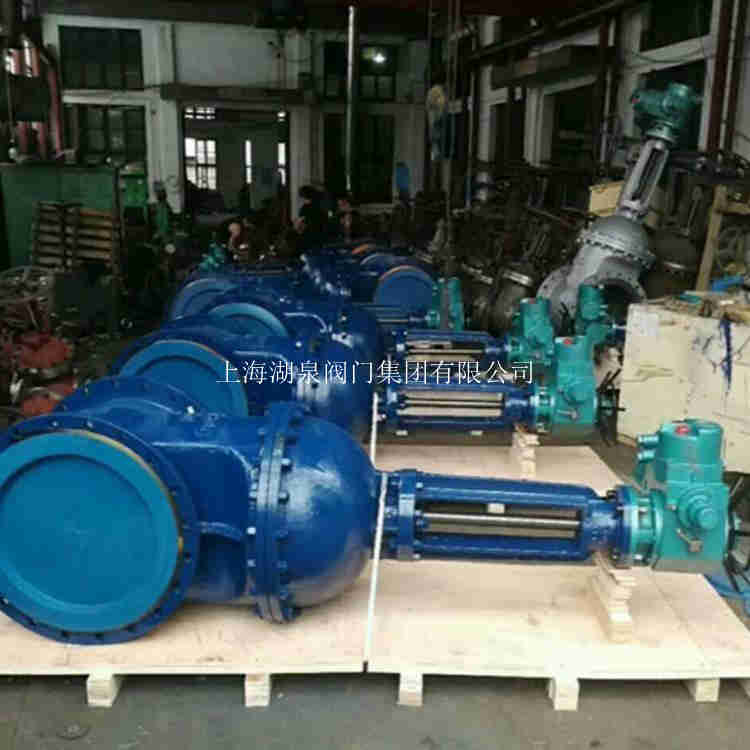

上海湖泉閥門集團有限公司電動閘閥Z941H一25 DN700圖片、說明書碳鋼電動閘閥:PN25壓力,口徑DN500口徑,電動開關,法蘭連接,(國標),明桿楔式閘閥,密封面為Cr13系列不銹鋼,安裝位置與管道垂直安裝,嚴禁倒裝≤200DN可以側裝,電動閘閥...Z941H-25C DN700一體化電動防爆法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形... Z941H-25C電動鑄鋼閘閥 智能一體化電動閘閥 DN500電動法蘭閘閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。

湖泉 主營產品:生產銷售電動執行器.電動閥門(電動閘閥、電動截止閥、電動球閥、電動蝶閥、電動調節閥等各類電動閥門) 展開更多產品簡介 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN600/700...緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。電動閘閥(Z941H-25C DN100)”詳細介紹 高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。

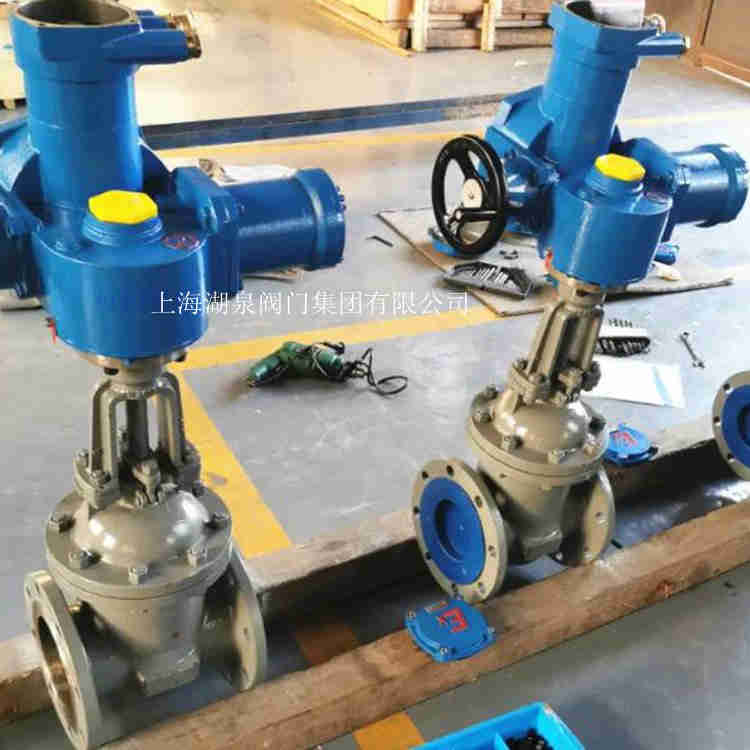

電動楔式閘閥Z941H-25C DN800由明桿楔式閘閥和多回轉閥門電動裝置兩大部分組合而成。電動裝置可選普通開關型/智能開關型兩種 用于接通切斷管路介質 可用于水 蒸汽 油品類 溫...閘閥Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN350/400/450/500電動鑄鋼閘閥廠家,電動法蘭鑄鋼...閘閥與電動執行器組成,控制方式為開關型,閘閥的關閉件(閘板)沿通路中心線的垂直方向移動的閥門,在管路中只能作全開或全關切斷用,不能作調節和節流。

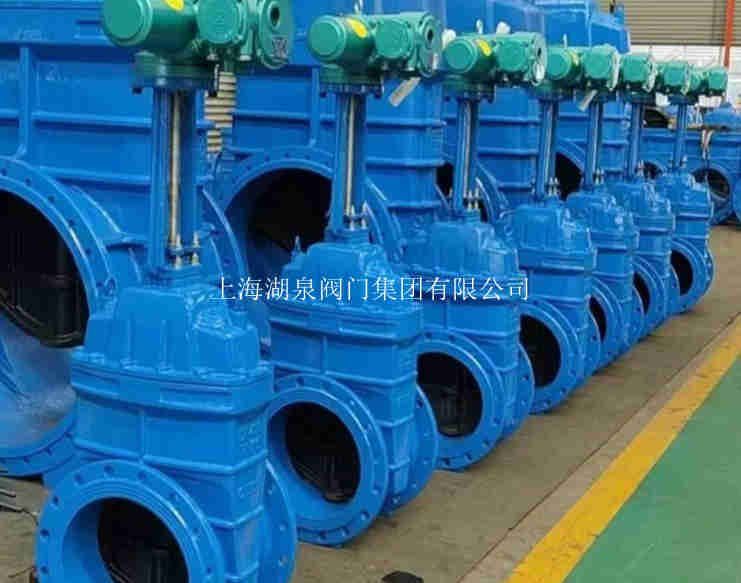

專業生產閥門驅動裝置,普通型/智能型/開關型/調節型,專業生產,值得信賴!產品廣泛應用于石油化工,冶金,水處理,電廠等領域.歡迎來電咨詢!電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。產品外形及結構尺寸示意圖 產品說明 Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN16~PN25,閥體材料為球墨鑄鐵的閘閥。楔式電動閘閥是做直線運作的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此類閥門操作非常簡單是一種最常見的啟閉式閥，它利用閘板的上下運作來接通和關閉管道中的流體介質。它廣泛應用于化工、造紙、石油、電力、冶金、污水處理等部門。

電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
工作環境：
（1）環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
（2）相對濕度：≤90%（25℃時）。
（3）普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。

殼體材料	適用介質	適用溫度（℃）
碳素鋼(C型)	水、蒸汽、油品	≤425
鉻鎳鈦鋼(P型)304	硝酸類	≤200
鉻鎳鉬鈦鋼(R型)316	醋酸類	≤200
鉻鉬鋼(I型)	水、蒸汽、油品	≤550


電動閘閥主要外形連接尺寸（PN25）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
