電動蝶閥怎么接線呢？
電動蝶閥怎么接線,電動蝶閥怎么控制,電動蝶閥,選上海湖泉,專業生產,可現場截止到,可根據客戶工況需求,規格齊全,提供配置,滿足您的客戶要求,閥門的要求,歡迎您的產品使用,專業..
電動蝶閥,氣動蝶閥,是廣大客戶之選,專業產品,雙向功能,完善的售后服務,值得您的信賴,產品擁有雙向密封功能,密封性強,多層次硬密封蝶閥選擇好閥門,贏得了廣大客戶的信賴。
上海湖泉閥門免費提供電動蝶閥連接方式選型方案，提供免費的電動蝶閥連接方式報價電動蝶閥連接方式等工程案例。讓您買的放心用的安心。我們還提供售后保障，解決您的后顧之憂。

電動蝶閥有普通型和智能型。普通型，當接通其電機，閥門便開或合，視電機正反轉而定；智能型如AC380V的，給其供AC380V后，電機不動，內部控制電路板可以工作。當給其輸入4—20mA電流時，做相應動作。4mA時關閉，20mA時打開。而且有4—20mA模擬量反饋信號，以反應它的閥門開度大小。

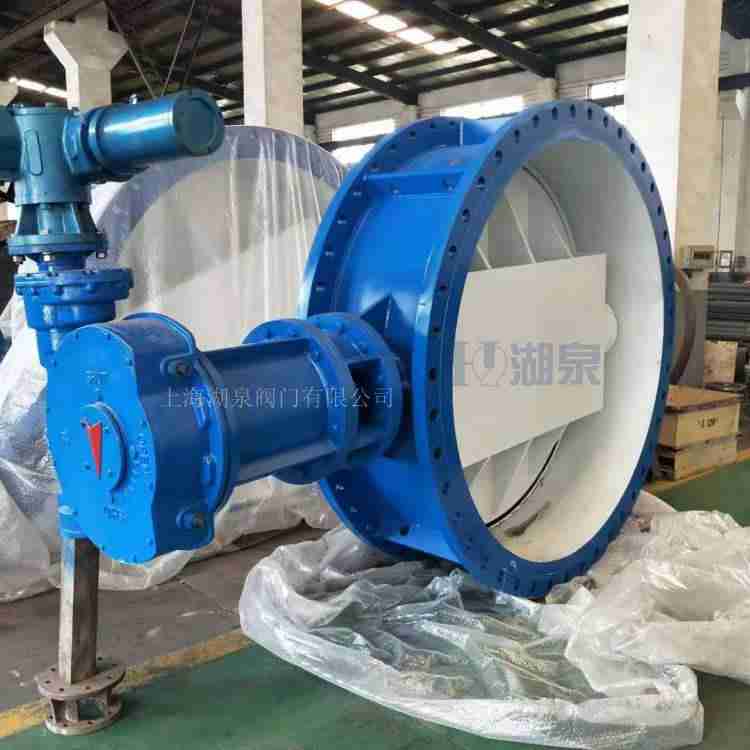

電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。

電動蝶閥根據不同的應用場合，可配置不同的電動執行器，他們接線方法也是不同的，比如：開關型、調節型、信號反饋的形式、220Ｖ、380Ｖ、ＤＣ24等等，所以在對電動蝶閥選型時，這些因素都要考慮進去，以下的電動蝶閥接線圖是我公司的精小型電動執行器的接線圖，客戶可根據采購的種類對照接線，有不清楚的地方，請致電我宇柯技術服務部門。
注：每個廠家生產的電動執行器接線方法可能有所不同，所以不在我公司采購的電動蝶閥，請勿以此為接線方法，以免造成電機損壞。

DC24V電動蝶閥、電動球閥控制方式及接線圖
DC24V電動閥采用直流電動執行器控制，內置2線制的直流電機。按接線方式分為二線制和三線制
二線制DC24V電動閥接線圖及控制原理
1正、2負  閥門打開
1負、2正  閥門關閉
4、5、6 反饋開關閥痊信號
三線制DC24V電動閥接線圖及控制原理
 SW斷開，電動執行器順時針轉動，閥門打開。當全開到位后，4,5反饋開閥信號
SW閉合，電動執行器逆時針轉動，閥門關閉。當全關到位后，5,6反饋關閥信號

電動動蝶閥型號：電動蝶閥結構形式代號：“0”非密封型三偏心、“1”中線型、“2”單偏心、“3”雙偏心、“4”連桿機構、“5”三偏心、“6”中線型、“7”單偏心、“8”雙偏心、“9”連桿結構（1~5為密封型，6~9為非密封型）。
電動蝶閥密封面或襯里材料：“B”巴氏合金、“C”搪瓷、“D”滲氮鋼、“F”氟塑料、“G”陶瓷、“H”Cr13系不銹鋼、“J”襯膠、“N”尼龍塑料、“P”滲硼鋼、“Q”襯鉛、“R”Mo2Ti系不銹鋼、“X”橡膠、“Y”硬質合金鋼、“W”代表由閥體材質直接加工。
電動蝶閥公稱壓力代號：用公稱壓力數值的10倍表示；用于電站工業的閥門，當介質溫度＞425℃時，標注的是工作壓力。
電動蝶閥的閥體材料代號：“C”鑄鋼、“P”18-8系不銹鋼、“Q”球墨鑄鐵、“R”Mo2Ti系不銹鋼、“S”塑料、“L”鋁合金。
信茂電動蝶閥常見規格： D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W

電動蝶閥怎么安裝呢
 電動蝶閥安裝主要需要注意以下二點：
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、電動蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍.


電動蝶閥安裝過程中常常出現各種問題。因?yàn)殡妱?dòng)蝶閥的設計獨特性，大家對于安裝電動蝶閥來說除了專門人員外基本上都是新手。不過因?yàn)槎际切率?，條件都一樣，所以要學習怎么安裝調試和故障的排除方法都是一樣的。但是進度上大伙可能不一樣，這取決于你是否用心聽講，用心研究電動蝶閥了。 　　對于電動蝶閥的安裝和故障排除方法有多種。在這里我們講幾種用戶經常遇見的問題。用戶在復檢密封性能時，應將進出口兩側均勻固定，關閉碟閥，對進口側施壓，電動調節閥在出口側觀察有無泄露現象，在管道進行強度實驗前，應將碟板打開，防止損壞密封副。但電動蝶閥也存在氣動控制閥個別產品在運輸途中自動螺釘變位，需重新調整、氣動、液動等，請閱配套驅動裝置使用說明書。 　　電動蝶閥常見故障及消除方法，安裝前道確認本廠產品性能和介質流向箭頭是否與運動工況相符，并將閥門內腔插洗干凈，不允許在密封圈和蝶板上有附有雜質異物，氣動球閥未清洗前絕不允許關閉蝶板，以免損壞密封圈安裝在管道中的位置，最佳位置為立裝，但不能倒裝。電動蝶閥使用中需要調節流量，有蝸輪箱進行控制。開、閉次數較多的蝶閥，在二個月左右時間，打開蝸輪箱蓋，檢查黃油是否正常，應保持適量的黃油，金屬密封蝶閥產品不適合安裝于管路末端，如必須安裝于管路末端，需采取配裝出口發蘭，防止密封圈積壓，過位。電動蝶閥閥桿安裝使用反應定期檢查電動閥門使用效果，發現故障及時排除。電動蝶閥的安裝調試過程與故障的排除方法都做了詳細的介紹，相信大家在以后使用電動蝶閥的時間里會更加認識電動蝶閥的原理。如果還有不懂的地方可以咨詢上海湖泉閥門有限公司，我公司技術員為你指導。
