電動球閥
閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

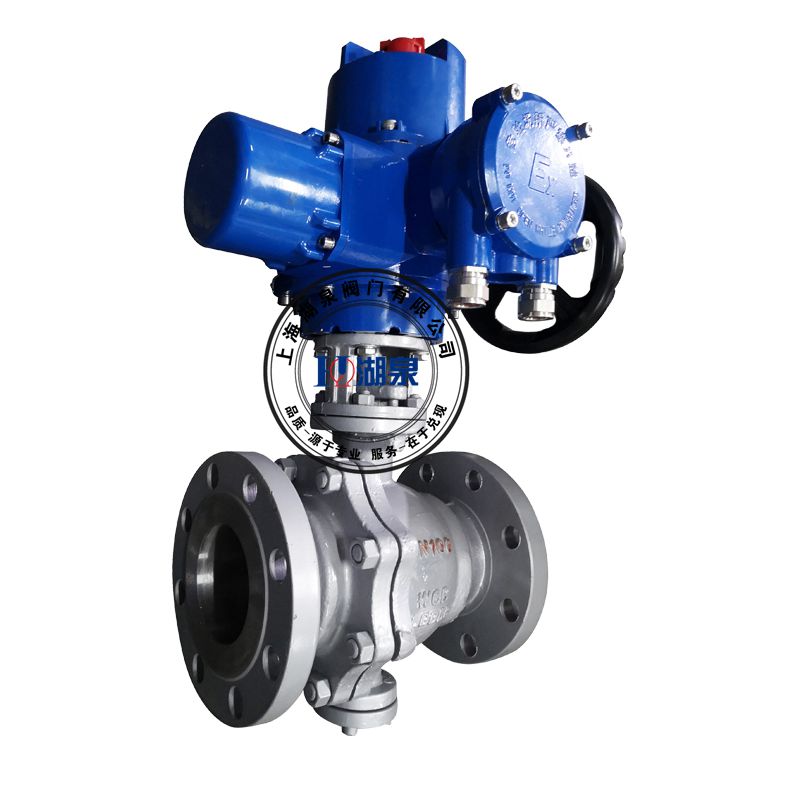

產品名稱：dn10/25/40/50/65電動球閥[ 2020-04-01 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、dn10/25/40/50/65電動球閥產品說明
dn10/25/40/50/65電動球閥是一種轉角0~90°的旋轉類球閥，它的控制功能是由電動裝置來對閥門的開、閉以及調節聯動完成非人工的電氣控制或計算機控制。閥球、閥桿采用浮動密封結構，它具有高可靠性、高精度、多功能、低功耗、長壽命、強抗干擾能力、優越的性能價格比、小體積、新穎的外觀、便于安裝及使用等特點，廣泛適用于水、海水、污水、酸、堿、鹽、食品、石油、化工、冶金、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。
二、dn10/25/40/50/65電動球閥產品優點
1、功能強勁：
a.智能型、比例型、開關型、各類信號輸出；
b.全行程時間15秒、30秒、60秒等供選擇；
c.智能型控制模塊集成于電動裝置本體中，無須外接定位器；
2、可靠性能：
a.特殊的銅合金鍛造一體化蝸輪強度高、耐磨性好、傳動精度高；
b.優質進口軸承、電器元件等關零部件提高了使用壽命；
c.通過1500V耐壓測試，F(xiàn)級絕緣電機安全可靠；
d.IP67高標準防護等級；
3、使用方便：
a.免加油、免檢點、防水防銹、任意角度安裝；
b.采用單相電源，外接線路簡單，并有多種電源供選擇；
4、唯美外觀
a.鋁合金壓鑄外殼，精確流暢銷；
b.體積和重量僅相當于傳統的35%；
三、dn10/25/40/50/65電動球閥產品主要技術參數零件名稱 材料 材料代號 Ｃ Ｌ Ｐ Ｒ 閥體 閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 閥座密封面 PTFE、碳素纖維＋PTFE、對位聚苯 螺柱 螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) 填料 Ｖ型PTFE、柔性石墨
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
四、dn10/25/40/50/65電動球閥產品訂貨說明
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V
五、dn10/25/40/50/65電動球閥產品主要外形連接尺寸
執行機構技術參數 閥體參數 電源 AC200 / 380V 公稱通徑 DN10～150mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制) 動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5 動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 保護裝置 過熱保護 流量特性 快開特性 環境溫度 -30°～60° 可調范圍 DN10-80 DN100-150 250:1 350:1 手動操作 同附帶手柄操作 閥體形式 整體式鍛造、整體式鑄造 限位 電氣、機械二重限位 連接形式 超薄法蘭式、對夾式 防護等級 相當于IP-65 閥芯形式 "O"型球形閥芯 位置測量 可選裝開關或電位計 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 驅動電機 8W/E 基本誤差 ±1% 防爆等級 ExdII BT4
ExdII BT6死區 ≤1% 回差 ≤1% 控制方式 開關量控制
模擬量控制適用溫度 密封面 PTFE≤180℃、PPL≤300℃、硬密封≤450℃
六、dn10/25/40/50/65電動球閥產品主要結構圖
