電動蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >
產品名稱：礦用防爆電動蝶閥[ 2016-06-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、礦用防爆電動蝶閥介紹
礦用防爆電動蝶閥有普通防爆型和礦用防爆（煤安MA級）產品。是由高品質密封蝶閥和高精度電動執行器組成。礦用防爆電動蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。防爆等級BT4，質量穩定，防爆性能好，可用于防爆場合，煤礦地面及非采掘工作面，專業級MA煤安產品。該產品廣泛用于易燃易爆等場所，如沼氣、煤氣、煤礦等等。礦用防爆電動蝶閥礦用防爆電動蝶閥接形式分為法蘭式和對夾式兩種?？蓮V泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。礦用防爆電動蝶閥在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、礦用防爆電動蝶閥產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三、礦用防爆電動蝶閥主要設計標準
設計標準 GB/T2238-1989 法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-2000；JB/T9092-1999
四、礦用防爆電動蝶閥執行器主要技術參數
輸入信號 4～20mADCc 1-5VDC 220VAC開關接點信號 閥位輸出信號 4～20mADC，負載電阻：≤500Ω 分辨率 高于1/200 死區 0.4～1.2%可調 信號隔離 輸入信號、輸出信號、電源三隔離 故障狀態 可設定為0-100%全行程任意位置 工作溫度 -10～55℃ 相對濕度 ≤90%（不凝結） 位置轉換精度 ±0.5% 絕緣電阻 ≥100MΩ（500VDC.） 絕緣強度 2000VAC，1分鐘（輸入對輸出對電源對地） 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。
五、礦用防爆電動蝶閥主要零件材料
零件名稱 材料 閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 密封圈 各種橡膠、聚四氟、不銹鋼 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨
六、礦用防爆電動蝶閥主要性能規范
公稱通徑DN（mm） DN50～1200 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 密封試驗 0.66 1.1 1.76 2.75 低壓氣密試驗 0.5～0.7 適用介質 空氣、水、污水、蒸氣、煤氣、油品等 產品訂貨須知：
一、①礦用防爆電動蝶閥產品名稱與型號②礦用防爆電動蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的礦用防爆電動蝶閥型號，請按礦用防爆電動蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.scdengzu.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
七、礦用防爆電動蝶閥安裝連接尺寸
公稱通經（DN） 主要尺寸 法蘭尺寸 L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa 硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18 65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18 80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18 100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22 125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26 150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26 200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26 250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30 300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30 350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33 400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36 450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36 500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36 600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39 700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42 800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

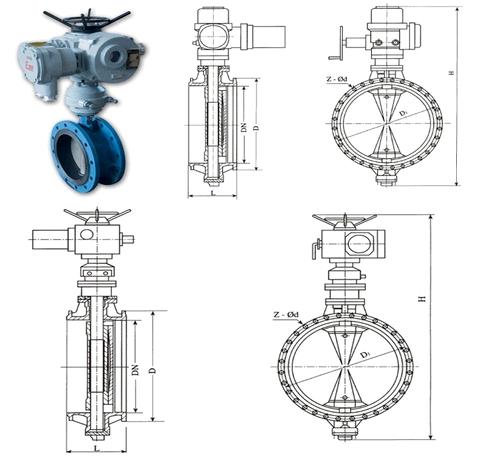

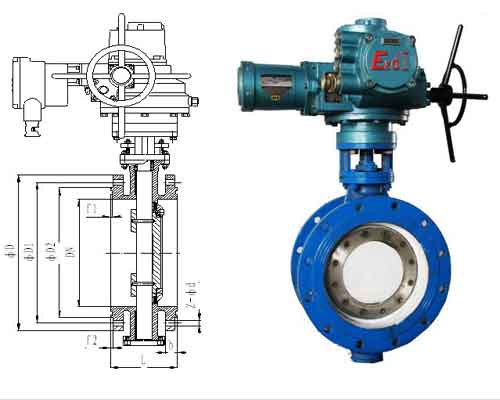

八、礦用防爆電動蝶閥結構圖
